3차원 사파이어 결정구조로 페인트로는 재현 불가한 자연 금속미를 구현합니다.
최근 현대 건축 파사드 트렌드는 이음새를 최소화한 대형 모듈과 금속 본연의 묵직한 물성을 드러내는 솔리드(Solid) 디자인을 요구합니다. 특히 오픈 조인트(돌메지 등) 줄눈 사이로 노출되는 '통짜 금속 단면'이 주는 미학적 쾌감을 위해 많은 건축가들이 무보강 솔리드 단판을 스펙으로 지정합니다.
그러나 설계상의 선(Line)이 현장의 매스(Mass)로 구현되는 과정에서, 솔리드 단판은 구조역학적·시공적 한계에 직면합니다. 본 가이드는 모듈 스케일에 따른 대안 분기점을 명확히 제시하고, 디자인 의도를 훼손하지 않으면서도 공학적으로 가장 합리적인 엔스페이스의 소재 및 가공 솔루션을 제안합니다.
외장재 평활도(오일캐닝 저항성)를 유지하는 핵심 지표는 '단위 폭당 휨 강성(EI)'입니다. 휨강성은 두께의 세제곱(t³)에 비례하기 때문에, 모듈이 커질수록 요구 두께는 선형이 아니라 급격하게 증가합니다. 대형 및 초대형 모듈에서 기준이 되는 패널의 강성을 오직 무보강 솔리드 단판만으로 대체할 경우, 다음과 같은 비현실적인 두께가 요구됩니다.
t3 / 12 = 40.5 → t ≈ 7.86 mm
t3 / 12 = 14.175 → t ≈ 5.54 mm
이론적으로 계산된 극후판 솔리드는 요구 강성 자체는 만족합니다. 다만 이 두께를 실제 현장에서 다루는 과정에는 별도의 처리가 필요하며, 이를 어떻게 해결하느냐에 따라 완성도와 비용이 달라집니다.
오픈 조인트의 묵직한 돌메지 느낌을 위해 두꺼운 단판을 지정할 경우, 패널 코너에서 별도의 대응이 필요해집니다. 두꺼운 판은 얇은 판처럼 코너를 정밀하게 절곡(Bending)하여 샤프하게 넘기기 어려워, 현장에서는 두 판재를 코너에서 끊어 맞댐 마감(Cut & Butt)을 적용하는 경우가 많습니다. 이 과정에서 이음새 단차나 절단면이 노출되면 도면상의 샤프한 코너 이미지와 실제 완성 면 사이에 차이가 생길 수 있어, 코너 가공 방식에 대한 사전 협의가 중요합니다.
초중량 극후판을 피하기 위해 얇은 단판(3T 이상) 뒷면에 각파이프 형태의 보강재를 덧대는 방식이 사용됩니다. 이때 시공 편의를 위해 3M VHB 테이프나 실리콘으로 간편하게 접착하면, 사계절 온도 변화에 따라 금속 스킨과 보강재의 수축·팽창 속도 차이로 보강재 자국이 표면에 비쳐 보이는 'Rib read-through(뼈대 자국 노출)' 현상이 발생할 수 있습니다. 이를 방지하려면 접착 방식 대신 스터드 용접(Stud Welding)으로 보강재를 견고하게 고정해야 하며, 정확히 시공되면 표면 결함 없이 안정적인 평활도를 확보할 수 있습니다. 다만 스터드 용접은 숙련된 시공 정밀도와 추가 공정·비용을 요구하며, 복합패널은 이러한 후속 보강 공정 없이도 동등한 평활도를 구조적으로 이미 갖추고 있다는 점에서 상대적으로 효율적인 선택이 됩니다.
경제성과 시공성이 극대화되는 기본 해답입니다. 현장 조건(고층부 풍압, 어두운 색상)에 따라 1~2개의 최소한의 보강이 권장될 수 있으나, 솔리드 단판 전체에 격자로 뼈대를 대는 것보다 공정이 단순하고 표면 변형(Rib) 리스크가 현저히 낮습니다.

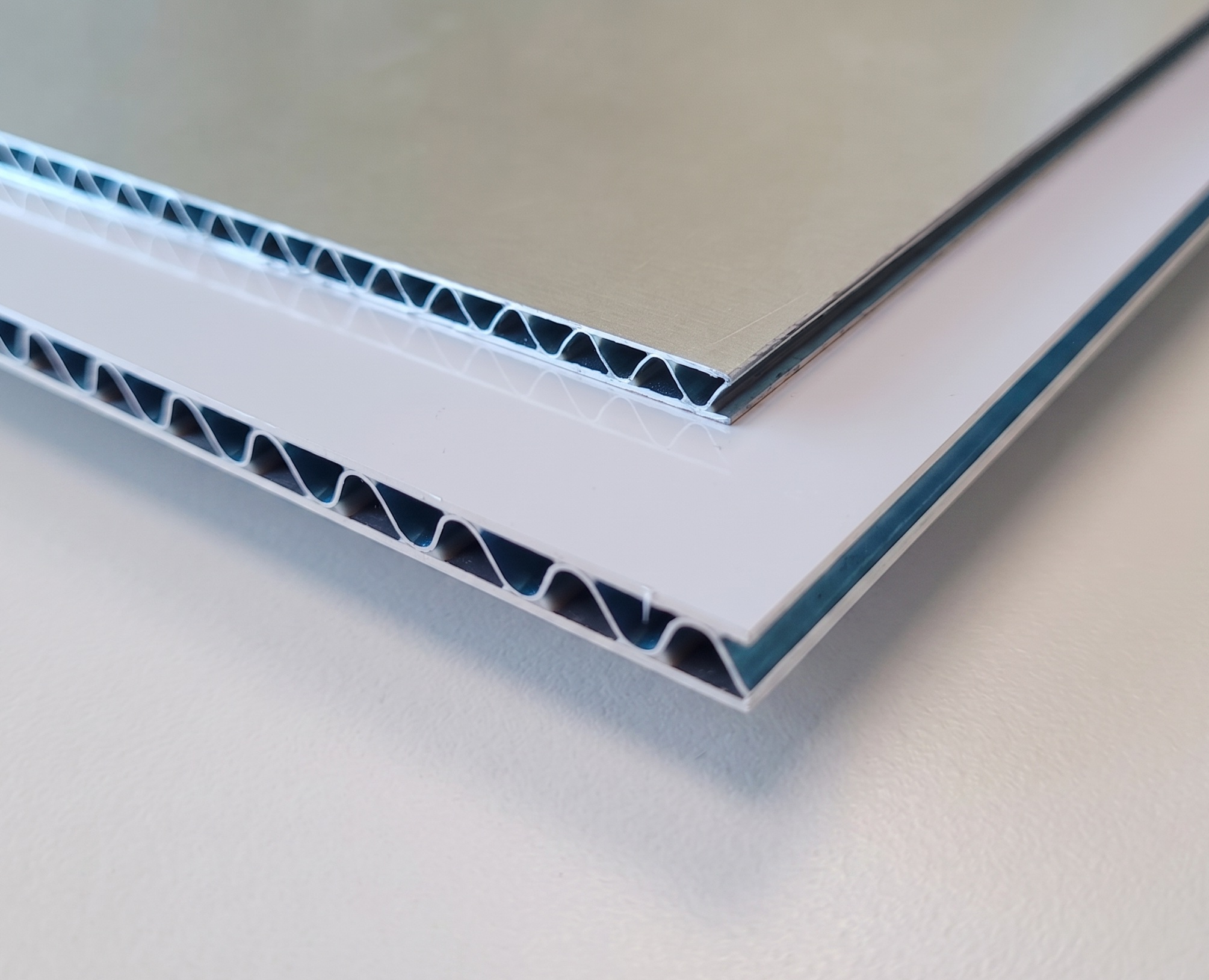

플럭스 패널은 복합패널(ACM)과 동급의 대안 선상에 있으나, 현장의 강화된 소방(불연) 법규를 충족해야 할 때 투입되는 옵션입니다. 다만 심재가 미네랄 코어가 아닌 알루미늄 골강판(Corrugated) 구조라 복합패널과 동일한 두께에서는 강성 확보가 다소 불리하며, 이 때문에 대형 모듈에는 4T가 아닌 6T 적용을 권장합니다. 단면 두께(스킨 사이 간격)를 늘리면 단면 강성이 함께 올라가, 대형 모듈에서도 오일캐닝 없이 안정적인 평면을 유지할 수 있습니다.

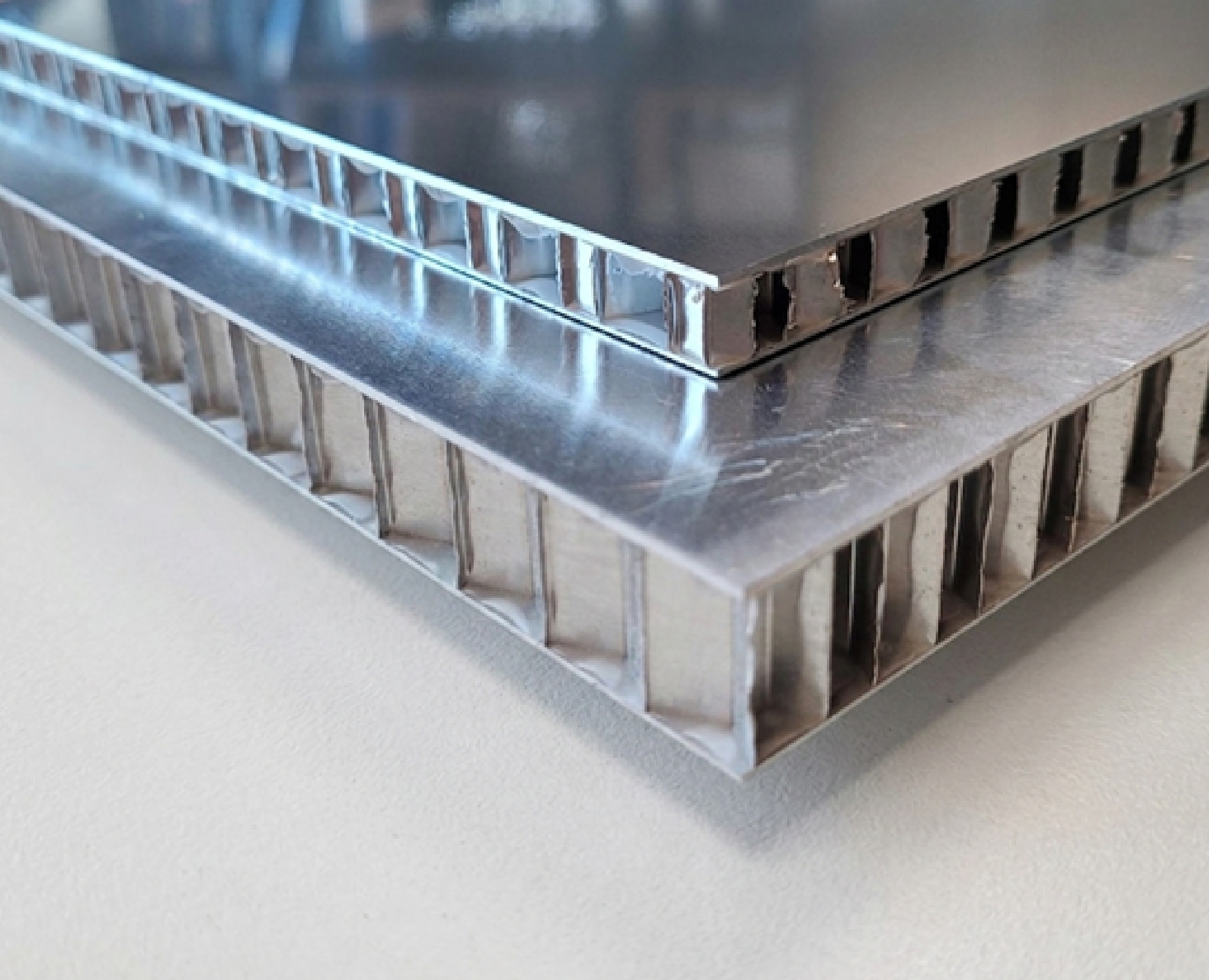

단일 패널 크기가 초대형으로 커질 경우, 얇은 복합패널(4T) 단독 적용 시 미세 울렁임(오일캐닝) 제어가 물리적으로 어렵습니다. 이 스케일에서는 중량 증가나 배면 보강재 없이도 거대한 면적에서 미러급(Mirror-flat) 평면을 유지할 수 있는 하니컴 패널 10T가 가장 확실한 구조적 정답입니다. 측면 마감 역시 복합패널과 동일한 엣지 랩핑 가공이 가능해 솔리드 단면의 질감을 재현할 수 있으며, 비용을 추가하면 코너에 AL 몰딩을 삽입해 이음새를 최소화한 솔리드에 더 가까운 마감도 구현할 수 있습니다.
4mm 기준 초기 표면의 미세 평활도는 FR 복합패널이 유리하고, 직사광 및 외기 온도 변화에 따른 장기적인 평활도 유지력은 알루미늄 골형코어 플럭스 패널이 뛰어납니다. 두 소재는 서로 다른 지점에서 강점을 가지므로, 현장 조건에 따라 선택 기준이 달라집니다.
| 구분 | 4mm FR 복합패널 | 4mm 플럭스 패널 (골형 코어) |
|---|---|---|
| 코어 구조 | 솔리드 무기질 수지 심재 (연속면) | 알루미늄 골형(웨이브) 코어 (선 접착) |
| 초기 표면 평활도 | 매우 우수 (국소 요철·굴곡 없음) | 양호 (빛 반사에 따른 미세 리브 비침 가능) |
| 열변형 저항성 | 보통~취약 (이종 재료 간 열팽창차 발생) | 매우 우수 (All-Alu로 열팽창계수 일치) |
| 강성 거동 | 등방성 (전 방향 균일) | 비등방성 (골 방향 강성 우수, 직각 방향 보통) |
| 단위 중량 | 약 7.5~8.0 kg/㎡ | 약 4.0~4.5 kg/㎡ (경량) |

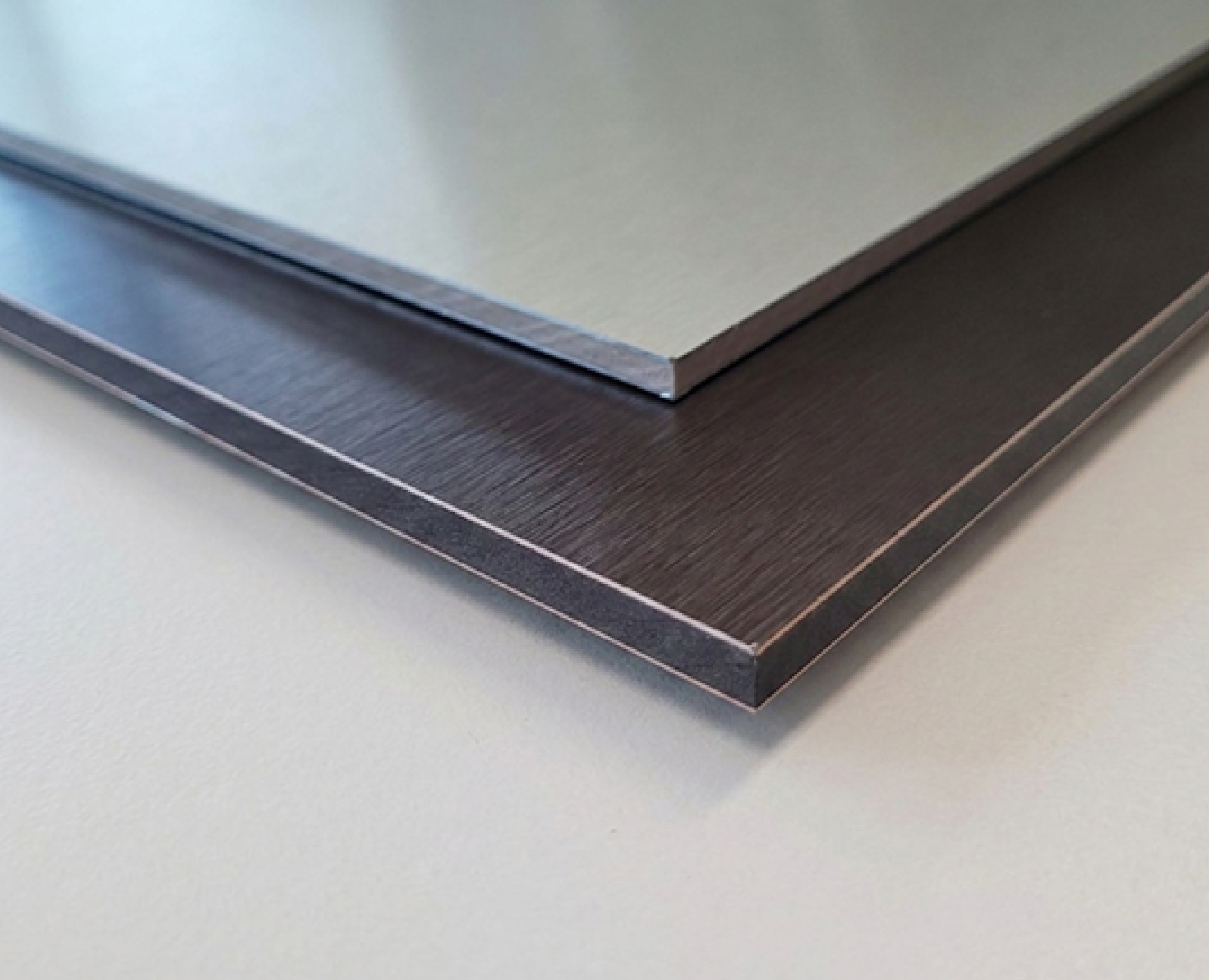

FR 복합패널은 무기질 수지 심재가 0.5T 상·하부 스킨 전면을 빈틈없이 밀착 지지합니다. 표면 반사광 왜곡이 거의 없어 거울면이나 고광택 마감(하이글로스, 브라이트 아노다이징 등)을 적용해도 표면이 매끄럽게 떨어집니다. 반면 플럭스 패널은 골형 코어와 표판이 라인(Line) 형태로 접착되므로, 특정 입사각의 강한 빛을 받을 때 내부 골 형상이 표면에 미세하게 드러나는 텔레그래핑(Telegraphing) 현상이나 얇은 판재 특유의 오일캐닝 느낌이 관찰될 수 있습니다. 이를 억제하려면 전면판 두께(최소 0.6T~0.8T 이상)와 코어 피치 관리가 중요합니다.
FR 복합패널은 외피 알루미늄(23×10⁻⁶/K)과 내부 미네랄 심재의 열팽창 계수가 달라, 하절기 외측면과 배면의 온도차로 바이메탈(Bimetal) 효과가 발생할 수 있습니다. 직사광을 강하게 받는 대형 입면에서는 중앙부가 배부르거나 오목해지는 휨 현상이 생기기 쉽습니다. 반면 플럭스 패널은 스킨과 코어가 모두 알루미늄 단일 소재(All-Aluminum)라 열팽창 계수가 100% 일치합니다. 고온 직사광에 노출되어도 이종 소재 간 팽창 응력 차이로 인한 뒤틀림·배부름이 없어, 실제 외벽 환경에서 평활도 유지 성능이 더 안정적입니다.
대형 모듈에 적용할 경우, 플럭스 패널은 자중이 FR 복합패널 대비 40~50% 수준으로 가벼워 자중에 의한 처짐이 적고, 골 방향의 단면 2차 모멘트가 커서 장스팬 모듈에서 평활도를 유지하기 유리합니다. 다만 비등방성 구조이므로 풍하중과 구조 계산에 맞춰 골 방향(세로 또는 가로)을 설계에 반드시 반영해야 합니다.
정리하면, 실내나 저층부처럼 시선이 가까워 표면 미세 굴곡 억제가 최우선인 구간에는 FR 복합패널이, 하절기 열부하가 크고 패널 처짐이나 대형 모듈의 열변형 억제가 중요한 외벽 구간에는 플럭스 패널이 평활도 확보 측면에서 더 적합합니다.
플럭스와 하니컴 패널은 알루미늄 스킨과 금속 코어(심재)로 구성되어 화재 하중이 현저히 낮습니다. 스킨과 심재를 결합하는 미량의 접착제 성분으로 인해 서류상 '준불연'으로 분류되는 경우가 있지만, 관련 기준에는 다음과 같은 단서 조항이 존재합니다.
일반 복합패널(ACM)이나 타 준불연 소재들이 실물모형시험을 거쳐야 현장 적용이 가능한 반면, 스킨(알루미늄)과 심재(성형금속·육각알루미늄) 자체가 불연재료인 플럭스·하니컴은 이 조항의 적용 대상이 될 수 있습니다. 이는 설계 및 감리 단계에서 인허가 리스크와 공기 지연을 줄일 수 있는 유리한 조건입니다. 다만 해당 조항의 해석과 적용 범위는 현장 조건·상세 구성·인허가권자 및 인증기관의 판단에 따라 달라질 수 있으므로 설계 단계에서 사전 확인이 필요하며, 엔스페이스가 현장별 검토를 함께 지원해 드립니다.
요구되는 스케일과 성능에 맞춰 억지 보강 없이 가장 합리적인 구조를 선택하는 것이 파사드 엔지니어링의 핵심입니다. (아래 데이터는 복합패널 4T 총 시공비를 1.0 기준으로 환산한 상대 지수입니다.)
| 스펙 구분 | 총 시공비 지수 | 권장 모듈 크기 및 평활도 | 단면 마감 및 한계 (디테일) |
|---|---|---|---|
| 복합패널 4T (기준 표준안) |
기준 (1.0) | 대형 (1200×3000 이하) 우수 (현장 조건부 최소 보강) |
엣지랩 가공으로 솔리드 단면 완벽 대체 V컷 절곡으로 이음새 없는 코너 구현 |
| 플럭스 패널 6T (불연 요구 시) |
약 1.2배 | 대형~초대형 대응 가능 우수 (6T 적용 시 평활도 안정) |
스킨+심재 금속으로 실물모형시험 면제 검토 가능 단, 골강판 수분 침투 방지 마감 등 가공 비효율 존재 |
| AL 하니컴 10T (프리미엄 대안) |
약 1.3 ~ 1.4배 | 초대형 (1500×4000 이상) 최상 (미러급 무보강 평면) |
스킨+심재 금속으로 실물모형시험 면제 검토 가능 초대형 모듈의 가장 확실한 솔루션 |
| AL 솔리드 5T~8T (무보강 극후판) |
약 2.0 ~ 2.8배 이상 | 자중 및 가공 제약으로 시공 난이도 매우 높음 | 두꺼운 소재로 코너 V컷 절곡 불가 맞댐(Cut&Butt) 마감으로 단차·절단면 노출 |
| AL 솔리드 3T (배면 리브 보강) |
약 1.5배 | 미세 울렁임 발생 | VHB테이프/실리콘 수축팽창 차이로 인한 표면 뼈대 자국(Rib read-through) 노출 |
솔리드 단판의 묵직한 물성은 분명 매력적입니다. 하지만 그 물성이 프로젝트의 필수 조건이 아니라면 더 높은 비용과 중량, 표면 불량 리스크를 감수할 이유는 없습니다. 디자인 언어는 솔리드처럼 유지하되, 구조는 가장 합리적인 방식으로 풀어냅니다.
"아노다이징 판넬"은 현장에서 오래 쓰여온 표현이고, 정식 명칭은 "아노다이징 패널"입니다. 알루미늄 표면에 전기화학적으로 산화피막을 입혀 도장 없이도 변색·부식 없는 금속 질감을 구현하는 마감 방식을 말합니다.
엔스페이스가 공급하는 알루믹스(ALUMIX) 아노다이징 판넬은 심재 구성에 따라 복합패널·플럭스패널·하니컴패널 세 가지로 나뉘며, 용도와 화재 등급에 맞춰 선택하실 수 있습니다. 자세한 구조와 스펙은 위 Panel Types에서 확인하실 수 있습니다.
